超聲波多普勒流量計除了運用于河道、灌區、涵洞測量流道的水位、流速和流量。還可以用于污水管道測量滿管或非滿管的流量。它適用于DN200及以上的管道，只需最低水位高于5cm即可測量。
我們自產的低水位小型流速儀傳感器的仰角為 0°，即傳感器水平發送信號。傳感器自身高度約 38mm，建議使用于 50mm 以上水位環境，且保證傳感器前方至少有 2m 以上的直段,并且無任何造成水紊流、 阻擋聲波發送的障礙物(渠道盡量滿足“前 10 后 5”的原則，假設管徑 DN200，則傳感器前方保留 2m 的直段，后方保留 1m 的直段)。

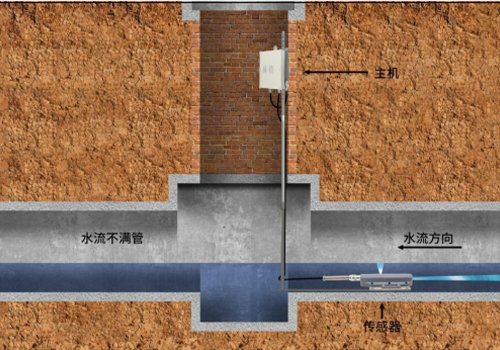

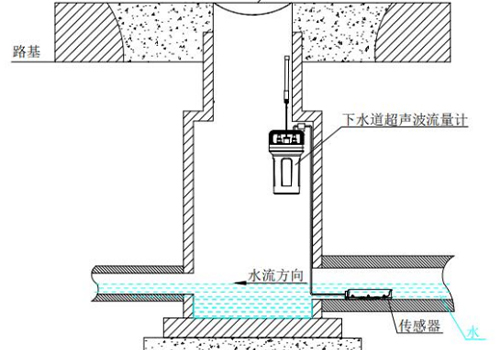

污水管道內部安裝剖面圖
在純電池供電配套產品中，使用的天線為下水道防水天線，如無防水要求，可更換為普通天線。安裝天線時，如為水泥井蓋，天線只需貼近井蓋即可?，F(xiàn)場如為金屬井蓋，建議在井蓋附近挖槽，將天線埋入槽中。
現場案例：

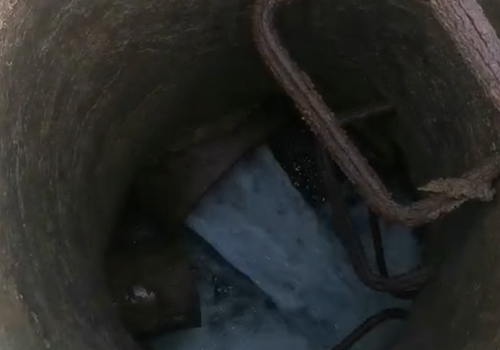

客戶需求測量DN400的污水管道流量，水位大約100~200mm之間，污水中含有一定的泥沙。需在閥門后面測量，但沒有安裝位置，于是選擇在前面出水口安裝小型多普勒流量計。根據與客戶溝通，現場有外供電，并且數據不需要遠傳，只需要現場查看數據。我們推薦選擇小型超聲波多普勒流量計測量，0°仰角的流速儀進行安裝。
安裝建議：在出水口選擇L型的不銹鋼支架進行多普勒流速儀的固定，流速儀發射面迎水安裝，流速儀尾部線纜采用軟管保護，并引入到不銹鋼立桿內部進行保護。外供電的環境需要把線纜引出來到設備箱中，保持導氣管的干燥。
